- Capacité LN2 : 5L-500L
- Ouverture du cou : 40 mm

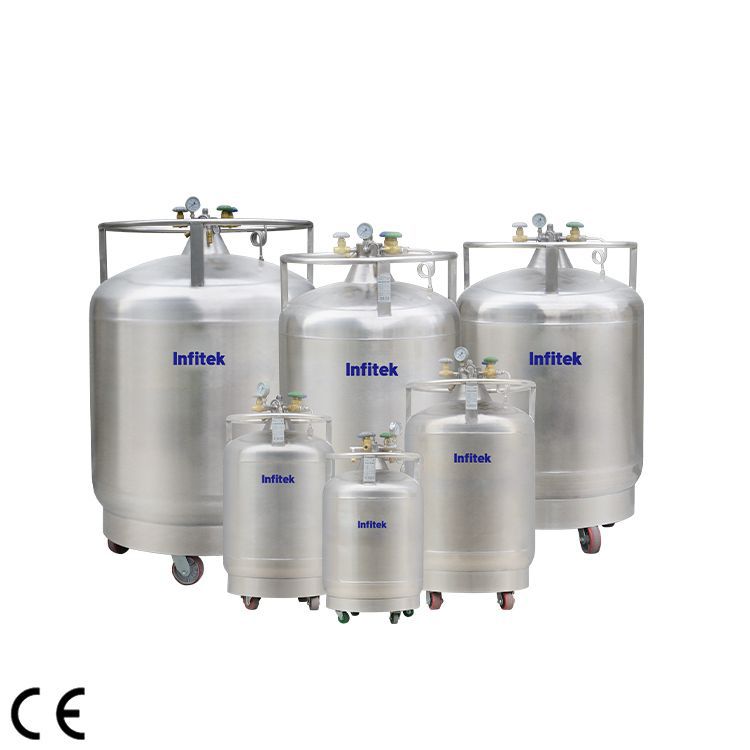

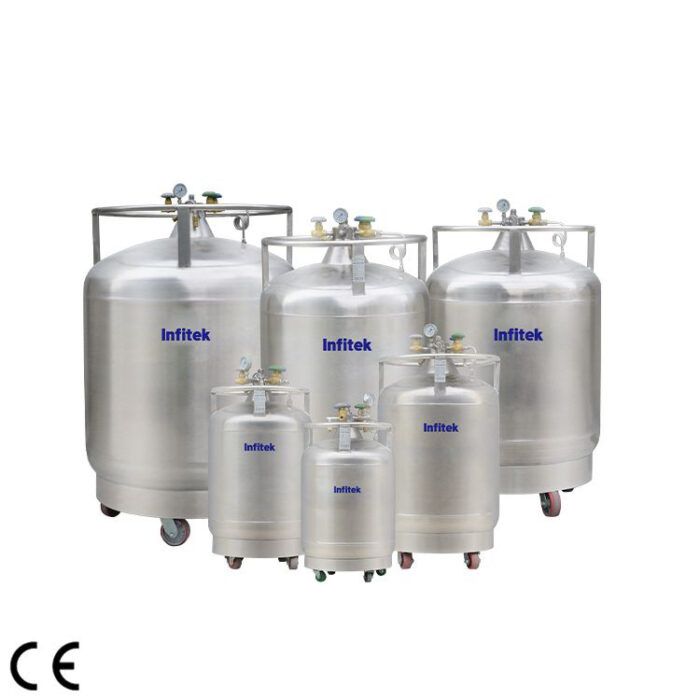

Conteneur de stockage d’azote liquide, série LNS
Description
DESCRIPTION
DESCRIPTION
Présentation du produit
Les conteneurs de stockage d’azote liquide de la série LNS sont principalement utilisés pour le stockage d’azote liquide. La vaporisation d’une petite quantité d’azote liquide augmente la pression à l’intérieur du réservoir, permettant ainsi son évacuation automatique vers d’autres conteneurs. Leur structure en acier inoxydable est adaptée à la plupart des environnements et réduit les pertes par évaporation. Tous les modèles sont équipés d’une soupape de surpression, d’une soupape de liquide, d’une soupape de décharge et d’un manomètre. Ils sont également équipés de quatre roulettes à la base pour un déplacement aisé. Cette série de conteneurs de stockage d’azote liquide est principalement destinée aux laboratoires et aux utilisateurs de produits chimiques pour le stockage et l’alimentation automatique en azote liquide.
Caractéristiques du produit
- Conception de col unique, faible taux de perte par évaporation ;
- Une bague de protection de fonctionnement ;
- Structure sûre;
- Cuve en acier inoxydable;
- Avec roulettes pour un déplacement facile ;
CARACTÉRISTIQUES
CARACTÉRISTIQUES
| Modèle | LNS-5 | LNS-15 | LNS-30 | LNS-50 |
| Performance | ||||
| Capacité LN2 (L) | 5 | 15 | 30 | 50 |
| Ouverture du col (mm) | 40 | 40 | 40 | 40 |
| Taux d’évaporation statique (L/jour) | 0,15 | 0,38 | 0,75 | 1 |
| Volume de transfusion (L/min) | ≥2 | ≥2 | ≥3 | ≥3 |
| Capacité de stockage maximale | ||||
| Hauteur totale (mm) | 652 | 771 | 900 | 1009 |
| Diamètre extérieur (mm) | 354 | 404 | 454 | 506 |
| Poids à vide (kg) | 19 | 26 | 38 | 54 |
| Poids complet (kg) | 23 | 38.1 | 62,2 | 94,4 |
| Pression de service standard (mPa) | 0,05 | |||
| Pression de service maximale (mPa) | 0,09 | |||
| Pression de réglage de la première soupape de sécurité (mPa) | 0,099 | |||
| Pression de réglage de la deuxième soupape de sécurité (mPa) | 0,15 | |||
| Plage d’indication du manomètre (mPa) | 0~0,25 | |||
| Modèle | LNS-100 | LNS-150 | LNS-200 | LNS-300 | LNS-500 |
| Performance | |||||
| Capacité LN2 (L) | 100 | 150 | 200 | 300 | 500 |
| Ouverture du col (mm) | 40 | 40 | 40 | 40 | 40 |
| Taux d’évaporation statique (L/jour) | 1.3 | 1.95 | 2.4 | 3.3 | 5.5 |
| Volume de transfusion (L/min) | ≥4 | ≥6 | ≥8 | ≥8 | ≥10 |
| Capacité de stockage maximale | |||||
| Hauteur totale (mm) | 1179 | 1208 | 1288 | 1484 | 1607 |
| Diamètre extérieur (mm) | 606 | 706 | 758 | 858 | 1008 |
| Poids à vide (kg) | 86 | 107 | 145 | 193 | 273 |
| Poids complet (kg) | 166.8 | 228 | 307 | 435 | 677 |
| Pression de service standard (mPa) | 0,05 | ||||
| Pression de service maximale (mPa) | 0,09 | ||||
| Pression de réglage de la première soupape de sécurité (mPa) | 0,099 | ||||
| Pression de réglage de la deuxième soupape de sécurité (mPa) | 0,15 | ||||
| Plage d’indication du manomètre (mPa) | 0~0,25 | ||||
Le taux d’évaporation statique et le temps de maintien statique sont des valeurs théoriques. Le taux d’évaporation et le temps de maintien réels dépendent de l’utilisation du récipient, des conditions atmosphériques et des tolérances de fabrication.
Directives de configuration de la série
| Série conventionnelle | Série K |
| Norme : Tuyau de perfusion monocouche (ZG-DN\10/1,5) En option : jauge de niveau à flotteur |
Norme : Tuyau de perfusion monocouche (ZG-DN10/1,5) Indicateur de niveau à affichage numérique et dispositif de stabilisation de tension ; Convient au système de réapprovisionnement automatique. |
De 100 à 500 litres, la série K peut être sélectionnée, dont LNS-150 n’a pas de série conventionnelle.
